Рекомендації з укладання черепиці

Основні параметри черепиці

  • Тип черепиці: пазова штамповочная з бічними закроями і двома шипами
  • габаритні розміри - 405 × 315 мм;
  • глибина паза - 5 мм;
  • висота шипів - 15 мм;
  • витрата черепиці - 9 шт / м2;
  • вага - 18 кг / м2



Зовнішній вигляд черепиці


Правила укладання черепиці


Укладання полімерпіщаної черепиці проводиться так само, як і укладання цементно-піщаної черепиці «романського» типу. Підставою для покрівлі є обрешітка з брусків.
Розрахунок кроку обрешітки (S) проводиться виходячи з розмірів черепиці, ухилу даху і довжини ската з метою укласти ціле число рядів черепиці.
Максимальна величина кроку - 350 мм.
Фахівці покрівельники радять для полегшення набивання брусків обрешітки виготовити спеціальний шаблон (Т)



Дерев’янний каркас:
основа (1-крокви, 3 прогін, 4-лати, S-крок обрешітки,
Н-відстань між кроквами, Т-брус-шаблон, Р-спосіб
кріплення крокв до прогону.)

Перетин брусків грат - 50 * 50 або 60 * 60 мм. Розмір перетину залежить від відстані між кроквами. Чим більше відстань, тим більше розмір перетину. Бруски кріплять до крокв в напрямі від коника до карниза. По карнизу укладають дошки шириною 140-150 мм. Тому крок S1 зменшується мінімум на величину товщини дошки. Рекомендована величина кроку S1 - 350 мм. Орієнтовно розрахунок кількості рядів і відповідно величину кроку можна визначити за допомогою таблиці.



Визначення повної довжини схилу даху

Черепицю нижнього ряду укладають в першу чергу, в один ряд. Укладання проводиться на дві лати, зачіпаючи шипами за верхню обрешетіну. Укладання решти черепиці можна проводити в трьох чотирьох рядах одночасно. Звертаємо увагу на те, що кріплення черепиці до обрешітки не жорсткий тобто між капелюшком цвяха, шурупом або іншим кріпильним елементом і поверхнею черепиці повинен залишатися невеликий зазор. За рахунок цього зазору черепиця повинна мати певний люфт, який дозволить компенсувати природне розширення черепиці від впливу температури, а так само дозволить крівлі сприймати навантаження, викликані вітровим тиском, осіданням будівлі і т.п. без будь-яких деформацій покрівлі і руйнувань.
Укладання черепиці ведеться по напряму від карниза до коника, справа наліво.

Це правило необхідно дотримувати для того, щоб домогтися щільного сполучення черепиці між собою і в рядах за рахунок шпильок і подовжніх закроїв, які має черепиця. Утворені при зашморгуваннях закриті фальцеві сполучення виключають потрапляння атмосферних опадів (дощу, снігу) під покрівлю.


Монтаж конькової черепиці

Конькова черепиця кріпитися саморізами до гребеневої дошки, при цьому необхідно забезпечити зазори (саморіз-коник, коник-черепиця), про які згадувалося вище для забезпечення невеликого люфту з метою компенсації температурних деформацій черепиці.
Конькова черепиця повинна перекрити саморізи, якими вона прикріплена до обрешітки черепиці верхнього ряду ската.



Покрівля з виносним карнизом



Покриття спеціальних ділянок (ската з виносним карнизом, мансардних дахів).

Нижче схематично зображено порядок укладання черепиці при покритті ската з виносним карнизом. Особливість укладання полягає в розрахунку кроку обрешітки. При цьому потрібно враховувати велічену кроку (S4) в місці зламу ската. Цей крок повинен забезпечувати достатній напуск верхнього ряду зламу на нижній. Верхня обрешітина виносного карниза набивається впритул до місця зламу крокв.



Приклад укладання черепиці при організації мансардної покрівлі

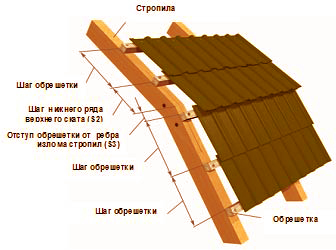

Нижче наведено приклад покриття мансардної покрівлі. При розрахунку кроків S2 і S3 необхідно враховувати кути нахилу напівскатів (верхнього і нижнього) і товщину обрешітки. Простіше це зробити на місці шляхом підбору.

Основні особливості укладання:

  • кут нахилу нижнього ряду черепиці верхнього ската повинен бути рівний куту нахилу верхнього ряду черепиці нижнього ската;
  • нижній ряд черепиці верхнього ската повинен забезпечувати достатній напуск над верхнім поряд нижнього ската.

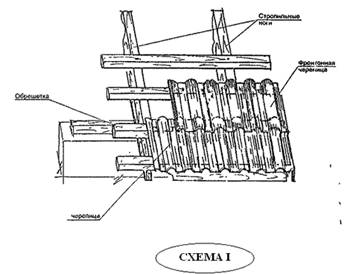

Схема I - пристрій черепичної покрівлі без додаткового шару гідроізоляції під черепицею (малі архітектурні форми, навіси, складські та сільськогосподарські будівлі та ін. Невідповідальні споруди).

Схема II (найбільш вживана схема) - пристрій черепичної покрівлі з додатковим гідроізоляційним шаром з армованої поліетиленової плівки по верху крокв, без чорнового настилу з дощок.

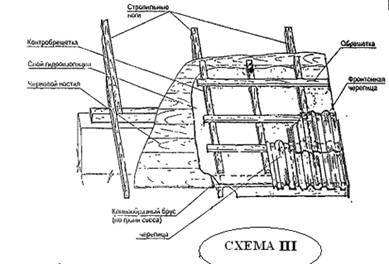

Схема III - пристрій черепичної покрівлі з додатковим шаром гідроізоляції по суцільному чорновому настилу з дощок (дахи житлових і загальних приміщень, де потрібний повний захист мансардного поверху з утеплювачем або горища).
